ГКЛ, ГКЛВ, ГКЛО — и почему на новых листах написано A, H3 и DF
На тыльной стороне листа может стоять «ГКЛВ», а может «ГСП тип H3» — и это не одно и то же, хотя лист в обоих случаях зелёный. Разница спрятана в двух стандартах, которые действуют одновременно.
На тыльной стороне листа написано «ГКЛ-А-УК-3000×1200×12,5 ГОСТ 6266-97». На соседнем поддоне — «Гипсовая строительная плита ГСП тип A — ГОСТ 32614-2012 (EN 520:2009) ПЛУК 12,5-1200-2500». Продавец на вопрос «в чём разница» отвечает «да ни в чём, оба гипсокартон». Он почти прав и при этом опасно неточен: обозначения принадлежат двум стандартам, которые действуют одновременно, и перевод ломается ровно там, где цена ошибки — переделанный санузел.
Два стандарта, и ни один не отменён
ГОСТ 6266-97 «Листы гипсокартонные. Технические условия» введён с 1 апреля 1999 года и до сих пор значится действующим. Его пункт 4.1 делит листы на четыре вида: «обычные (ГКЛ); влагостойкие (ГКЛВ); с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО); влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)».
ГОСТ 32614-2012 (EN 520:2009) «Плиты гипсовые строительные» введён с 1 января 2015 года — и в предисловии у него стоит пометка «ВВЕДЕН ВПЕРВЫЕ». Не «взамен»: ГОСТ 6266-97 прямо перечислен в разделе «Нормативные ссылки» нового стандарта. Оба обозначения на листах законны, а чтобы стыковать одно с другим, в новый стандарт включили справочное приложение ДА:
| Лист по ГОСТ 6266-97 | Плита по ГОСТ 32614-2012 |
|---|---|
| Обычный лист — ГКЛ | Гипсовая обычная плита — A |
| Влагостойкий лист — ГКЛВ | Гипсовая влагостойкая плита — H2 |
| Лист с повышенной сопротивляемостью воздействию открытого пламени — ГКЛО | Плита заданной плотности с повышенной стойкостью сердечника при воздействии открытого пламени — DF |
| Влагостойкий лист с повышенной сопротивляемостью воздействию открытого пламени — ГКЛВО | Влагостойкая плита заданной плотности с повышенной стойкостью сердечника — DFH2 |
Четырьмя строками дело не заканчивается: в разделе 3.2 нового стандарта есть ещё типы D («заданной плотности», не менее 800 кг/м³ по пункту 4.11), R (повышенной прочности), I (повышенной твёрдости поверхности), P и E. Буквы складываются: DFH2 — это сразу заданная плотность, огнестойкий сердечник и влагостойкость класса H2.
Зелёный лист — не обязательно H2
Здесь таблица соответствия начинает подводить. Тип H — не одно значение, а три класса, и различаются они тем, ради чего лист покупают.
| Класс | Поверхностное водопоглощение, г/м² | Объёмное водопоглощение, % |
|---|---|---|
| H1 | 180 | 5 |
| H2 | 220 | 10 |
| H3 | 300 | 25 |
Приложение ДА приравнивает старый ГКЛВ к типу H2. А зелёный лист, который лежит в гипермаркете под названием «влагостойкий», у крупнейшего российского производителя обозначен ГСП-H3 — самым мягким классом из трёх, с объёмным водопоглощением до 25 %. Отдельный продукт того же завода идёт как ГСП-H1, «повышенной влагостойкости с минимальным водопоглощением», и это уже 5 %.

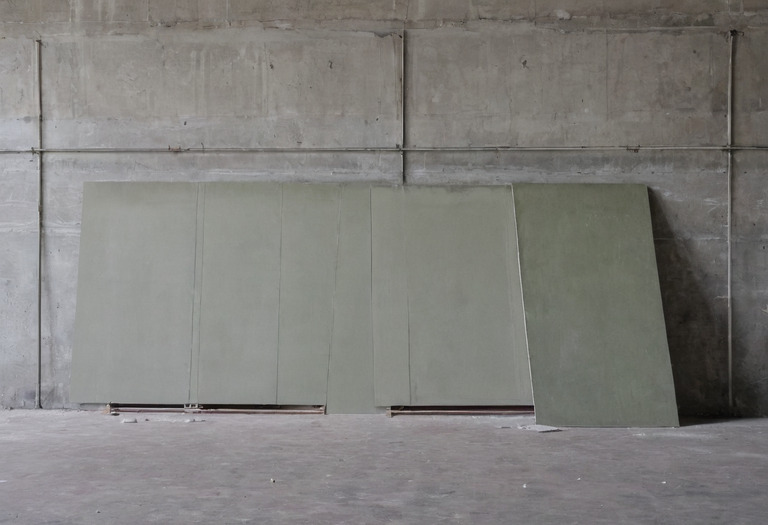

Цвет картона — маркетинг, а не класс. Зелёным красят и H1, и H3, а разница между ними по объёмному водопоглощению пятикратная.
Старый ГОСТ 6266-97 в пункте 5.2.5 задаёт одно значение: «водопоглощение листов ГКЛВ и ГКЛВО не должно быть более 10 %». Ровно уровень H2 — отсюда и строка в таблице ДА.1.
«Влагостойкий» и «водостойкий» — разные слова
Ни один из трёх классов не означает «не боится воды»: это ограничение впитывания, а не гидроизоляция. Производитель формулирует прямо — влагостойкие плиты применяются в помещениях с повышенной влажностью «с обеспечением вытяжной вентиляции и только в сочетании обмазочной либо оклеечной гидроизоляции».

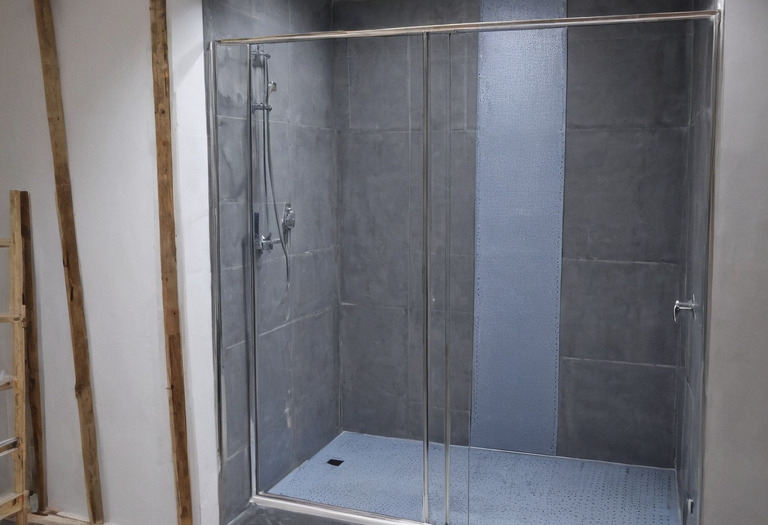

Отсюда вывод, который экономит целый ремонт: кухня, санузел с ванной, коридор — влагостойкий лист с гидроизоляцией по нему работает. Зона прямого попадания воды — стены душевой без ванны, трап, поддон — нет. Там ставят цементную плиту: её производитель описывает как «абсолютно влагостойкую», не разбухающую и не крошащуюся под воздействием влаги, и прямо называет душевые в областях применения.
Гидроизоляция под плиткой — не опция, а условие, при котором производитель вообще допускает свой лист. И работает она только вместе с грамотным периметром: [силиконовый шов по стыку ванны и стены](/po-shagam/germetizaciya-shva-v-vannoy/) — часть той же системы, а не косметика.
Обшивка по каркасу подвижнее кирпича, поэтому клей под плитку нужен деформативный — индексы C1, C2, S1 и S2, а швы лучше сразу закрывать эпоксидной затиркой.
У листа нет предела огнестойкости
Самое частое недоразумение при покупке розового ГСП-DF. У листа есть характеристики материала: по каталогу производителя — Г1 (горючесть по ГОСТ 30244), В2 (воспламеняемость по ГОСТ 30402), Д1 и Т1 по ГОСТ 12.1.044. Ни одна из них пределом огнестойкости не является.
Предел огнестойкости — характеристика конструкции. ГОСТ 30247.1-94 определяет потерю теплоизолирующей способности (I) как повышение температуры на необогреваемой поверхности в среднем более чем на 140 °C, а потерю целостности (E) — как «образование в конструкции сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя». Пункт 8.2: «для ненесущих внутренних стен и перегородок — потеря теплоизолирующей способности и целостности — E, I».
Насколько решает система, видно по данным производителя на одну перегородку с однослойными обшивками на одинарном металлическом каркасе: EI 45 с обычными плитами и EI 60 — с огнестойкими. Каркас тот же, разница только в типе листа. В обратную сторону жёстче: поменяли шаг стоек или не прошпаклевали швы внутреннего слоя — и заявленная цифра к вашей стене отношения не имеет. Старый стандарт мерил именно лист: по пункту 5.2.6 ГОСТ 6266-97 сопротивляемость ГКЛО и ГКЛВО открытому пламени должна быть «не менее 20 мин» — это про образец в лаборатории.
Кромка решает, как будет выглядеть шов

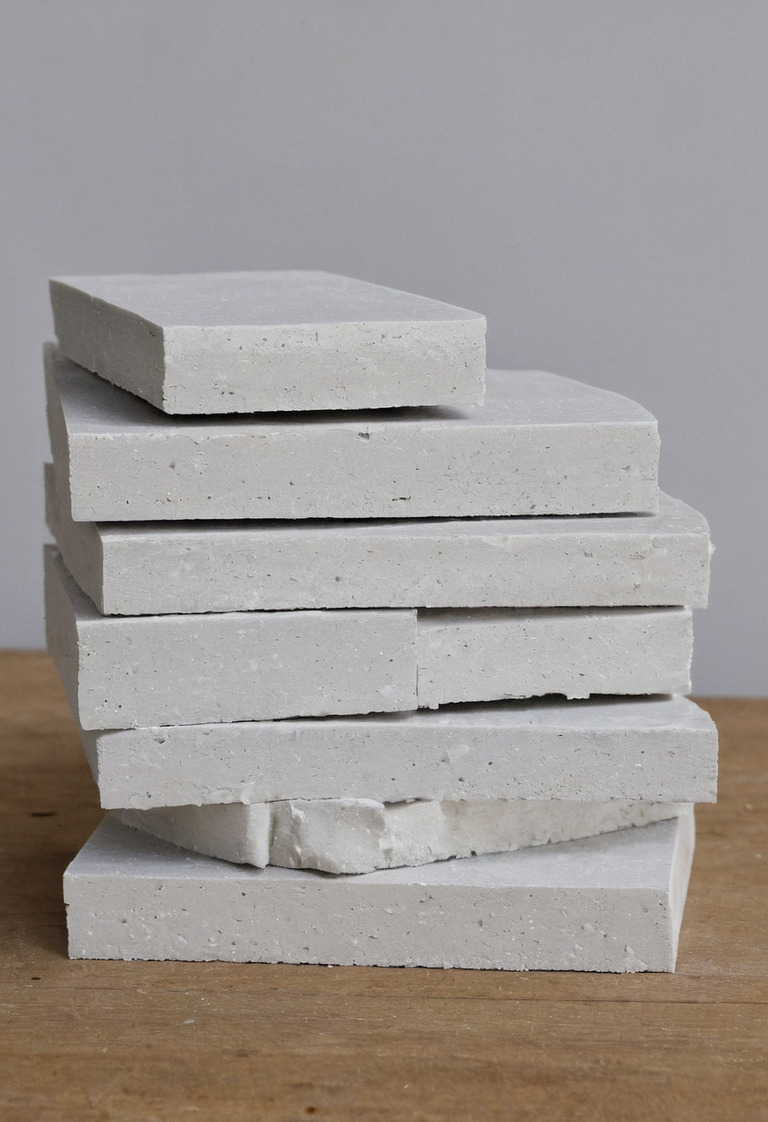

По ГОСТ 32614-2012 профилей продольной кромки шесть: прямая (ПК), со срезанным углом (СК), утоненная (УК), полукруглая (ПЛК), полукруглая утоненная (ПЛУК), закруглённая (ЗК). Для отделки важны три:
- ПК — для монтажа насухо, без заделки стыка вообще.
- УК — под шпаклёвку с обязательной армирующей лентой. Утонение по стандарту глубиной от 0,6 до 2,5 мм и шириной от 40 до 80 мм: в этот желобок уходят лента и слой шпаклёвки, чтобы шов лёг заподлицо.
- ПЛУК — универсальная кромка, под заделку с лентой или без неё. Для стен под покраску это выбор по умолчанию.
Поперечные кромки прямоугольные и картоном не закрыты — гипс там открыт. Перед заделкой такого шва с них снимают фаску; в каталоге производителя указано «примерно на 2/3 толщины», в карточке отдельного листа — «примерно на 1/3», так что смотреть надо паспорт своего листа. Резаный по месту край — такой же торец, поэтому раскрой планируют так, чтобы на видных стенах встречались заводские кромки, а остальное добирают шпаклёвкой по уровням Q1–Q4.
На чём в действительности держится груз
Лист — это 12,5 мм гипса в картонной рубашке: любой дюбель для пустотелых конструкций передаёт нагрузку на кольцо гипса вокруг отверстия, и работает оно на вырыв. Цифры производители публикуют, но привязывают к своей модели и толщине плиты. Fischer для нейлонового кипп-дюбеля DuoTec указывает рекомендуемую несущую способность от 20 до 51 кг, «в зависимости от материала и толщины плиты»; типоразмеру DuoTec 10 нужны отверстие 10 мм, полость за листом от 40 мм и плита 9,5–55 мм. Металлический распорный HM — тот самый тип, который зовут «молли», — рассчитан на плиты от 3 до 50 мм и резьбу до M6, ставится клещами. Полные таблицы нагрузок по толщинам Fischer отдаёт скриптом в разделе загрузок, так что открывать их придётся самому.
Паспортная нагрузка дюбеля — это отрыв в лабораторных условиях. Полка с вылетом создаёт рычаг: чем дальше центр тяжести от стены, тем сильнее верхний ряд крепежа работает на выдёргивание. «Дюбель держит 25 кг» и «полка выдержит 25 кг» — разные утверждения.

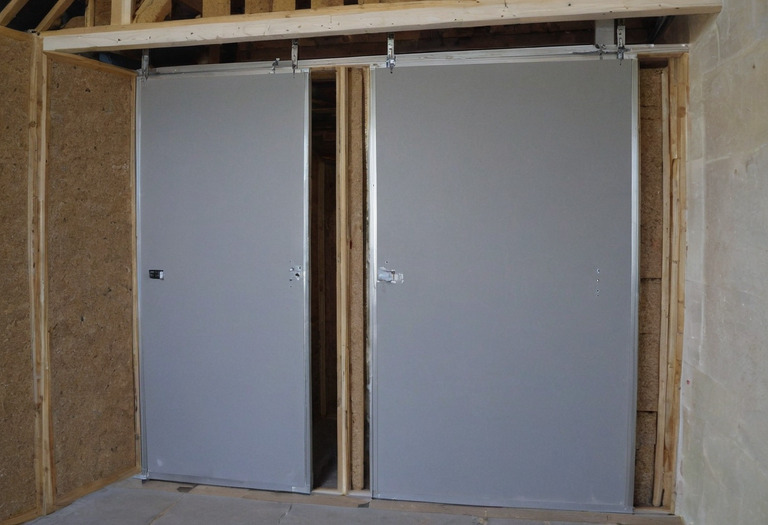

Навесной кухонный шкаф, телевизор на кронштейне, водонагреватель, раковину в лист не крепят вовсе. Их вешают на закладную — брусок или стальную полосу между стойками. Производитель ставит это в технологию отдельным этапом: монтаж «закладных деталей для крепления на облицовке стационарного оборудования» идёт до того, как каркас зашили. Значит, место будущего шкафа надо знать заранее: если стена закрыта, а закладной нет, вариантов два — вскрывать обшивку или переносить нагрузку на пол и несущую стену. Порядок сборки каркаса — в разборе про перегородку из гипсокартона.
Каркас и размеры: что производитель публикует открыто
Таблица «толщина листа × шаг стоек × высота» живёт в проектных альбомах серий 1.031.9-2.07 и 1.073.9-2.08, и в открытый доступ они не выложены. Открыто производитель публикует типовые величины:
- «Стоечные профили устанавливаются в направляющие с шагом 600 мм в типовых или 400/300 мм в отдельных конструктивных решениях».
- Шаг шурупов — 250 мм при однослойной обшивке; в двухслойной первый слой крепят с шагом 750 мм, второй — 250 мм. Шуруп должен войти в металл не менее чем на 10 мм, головка утоплена примерно на 1 мм.
- Смещение горизонтальных швов первого и второго слоёв обшивки — не менее 400 мм.
Размеры по ГОСТ 6266-97: длина 2000–4000 мм с шагом 50, ширина 600 и 1200, толщина от 6,5 до 24 мм. Паспортный вес: лист 2000×1200×9,5 мм — 17 кг, огнестойкий 2500×1200×12,5 мм — 30,6 кг. Тридцать килограммов хрупкого по кромке листа в одиночку по лестнице не носят; для работы в одну пару рук есть малоформатный 1500×600×12,5 мм.
Про арочный лист гуляет неверная цифра. Толщина 6,5 мм, кромка УК, минимальный радиус гибки по таблице производителя: в сухом состоянии — не менее 1000 мм, во влажном — не менее 300 мм. То есть 300 мм — это мокрый гиб с выдержкой на шаблоне, а не «согнул руками». Гнуть — только вдоль листа.
Электропроводку внутри каркаса производитель требует размещать так, чтобы исключить её повреждение краями профиля и шурупами при обшивке. Обратная сторона: сверлить в зашитую стену вслепую нельзя — обесточьте линию автоматом и проверьте отсутствие напряжения, та же дисциплина, что при [замене розетки](/po-shagam/zamena-rozetki-i-vyklyuchatelya/). Крутить удобнее [шуруповёртом с настраиваемой муфтой](/instrument/akkumulyatornyy-shurupovert-vybor/): перекрученный шуруп рвёт картон и перестаёт держать.
Внутрь каркаса идёт минеральная вата: она работает на звук, а не на тепло, и бытовой поролон её не заменяет.
Продолжение темы в отдельной статье: Установка межкомнатной двери: коробка, зазоры, наличники.
Где заканчивается «сам»
Обшить стену по каркасу, собрать короб, зашить нишу, повесить полку на кипп-дюбели — нормальная самостоятельная работа. Перед шпаклёвкой швов лист грунтуют: картон и заполненный шов тянут воду по-разному, и какой именно грунт нужен — вопрос не риторический.
Мастера зовут в четырёх случаях. Нормируемая огнестойкость — короб у стояка, шахта, пути эвакуации: конструкция должна повторять сертифицированное решение целиком. Мокрая зона душевой — связка «основание, гидроизоляция, плитка» не прощает импровизации. Тяжёлое оборудование — инсталляция унитаза, бойлер, крупноформатное зеркало. И четвёртый случай, очевидный, но всё равно нарушаемый: несущие стены, стояки и вентканалы гипсокартоном не переносят и не зашивают наглухо без ревизионного люка.
Резка ножом пыли почти не даёт, а подрезка кромки рубанком, шлифовка швов и штробление под подрозетники дают мелкодисперсную взвесь. Респиратор и закрытые очки — до начала работы, а не после первого чиха; что именно брать, разобрано в материале про [СИЗ на ремонте](/instrument/siz-na-remonte/).
И главное, что стоит запомнить с покупки: тип листа — это буква в маркировке на тыльной стороне, а не цвет и не слово на ценнике. Букв не видно — лист неизвестного происхождения, и ни одна цифра отсюда к нему не относится.
Короткие ответы
- ГКЛВ и ГСП тип H2 — это одно и то же?
- По таблице ДА.1 ГОСТ 32614-2012 влагостойкому листу ГКЛВ соответствует гипсовая влагостойкая плита типа H2. Но по тому же стандарту выпускают и плиту H3 — она тоже влагостойкая и тоже зелёная, а объёмное водопоглощение у неё допускается до 25 % против 10 % у H2. Букву после H надо читать.
- Можно ли обшить гипсокартоном душевую?
- Зону прямого попадания воды — нет. Влагостойкая плита ограничивает водопоглощение, но не отменяет его, и производитель допускает её во влажных помещениях только с вытяжной вентиляцией и обязательной обмазочной или оклеечной гидроизоляцией. Под стены душа берут цементную плиту.
- Сколько килограммов выдержит полка на гипсокартоне?
- Это зависит от дюбеля, толщины листа и вылета полки, а не от гипсокартона как такового. Fischer для нейлонового кипп-дюбеля DuoTec публикует рекомендуемую несущую способность 20–51 кг в зависимости от материала и толщины плиты. Навесной шкаф и телевизор в лист не крепят вовсе — под них ставят закладную в каркасе.
- Огнестойкий лист даёт стене предел огнестойкости?
- Сам лист — нет. Предел огнестойкости по ГОСТ 30247.1-94 определяют у конструкции целиком, для перегородок по признакам E и I. У одной и той же каркасной перегородки предел составляет EI 45 с обычными плитами и EI 60 — с огнестойкими.
- Какой лист брать под покраску?
- Под покраску важнее кромка, чем тип: продольная ПЛУК позволяет утопить ленту и шпаклёвку заподлицо, прямая ПК на такой шов не рассчитана вовсе. Тип при этом остаётся обычным — A, он же ГКЛ.
